RISPOSTA IN FREQUENZA
+0-3dB, 0.4Hz a 200kHz all'uscita nominale (carico equilibrato di ohms 200k)
THD+NOISE
Meno di . 007% a 2V RMS BAL uscita.
RUMORE
Meno di -100dBv al volume massimo (103).
GAMMA DINAMICA
122dB (AES17).
Conversazione incrociata
-105dB
GUADAGNO
Uscita principale: 18.5dB uscita bilanciata. (12.5dB uscita SE.) Uscita record: 0dB (ingresso processore: 0dB bilanciato).
IMPEDENZA DI INGRESSO

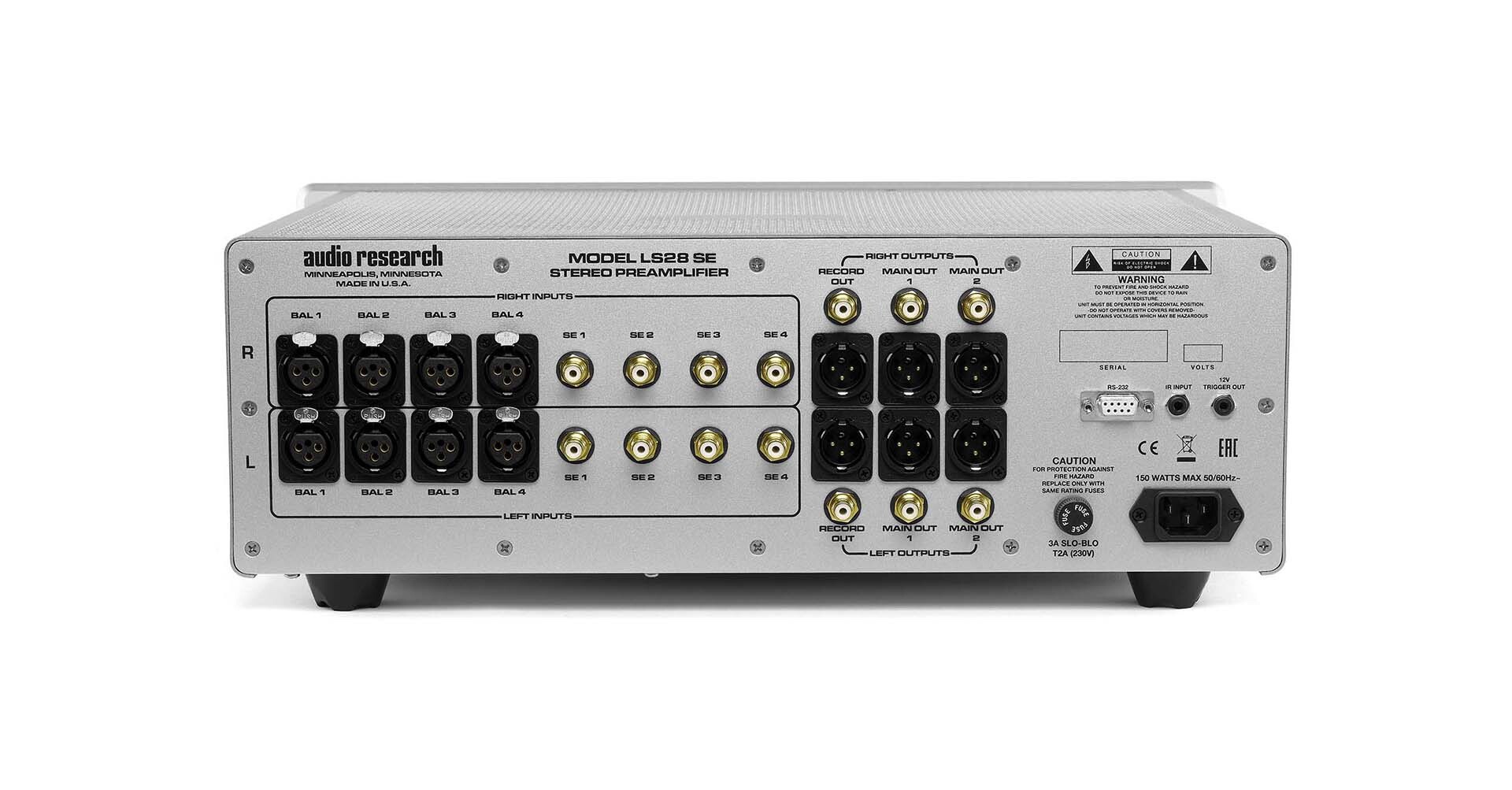

100K ohms Bilanciato, 50K ohms SE. 8 Ingressi - 4 bilanciati, 4 single-ended.
IMPEDENZA DI USCITA
600 ohms Bilanciato, 300 ohms SE Main (2), carico minimo 20K ohm e capacità massima 2000pF. Uscite (3): 2 Main, 1 Record (connettori XLR e RCA).
POLARITÀ DI USCITA
Non invasivo.
INPUT MASSIMO
16V RMS BAL, 8V RMS SE.
PRODUZIONI NOMINALI
2V RMS (1V RMS SE) in carico bilanciato da 200K ohm (la massima capacità di uscita bilanciata è 17V RMS a meno dello 0,5% THD a 1kHz).

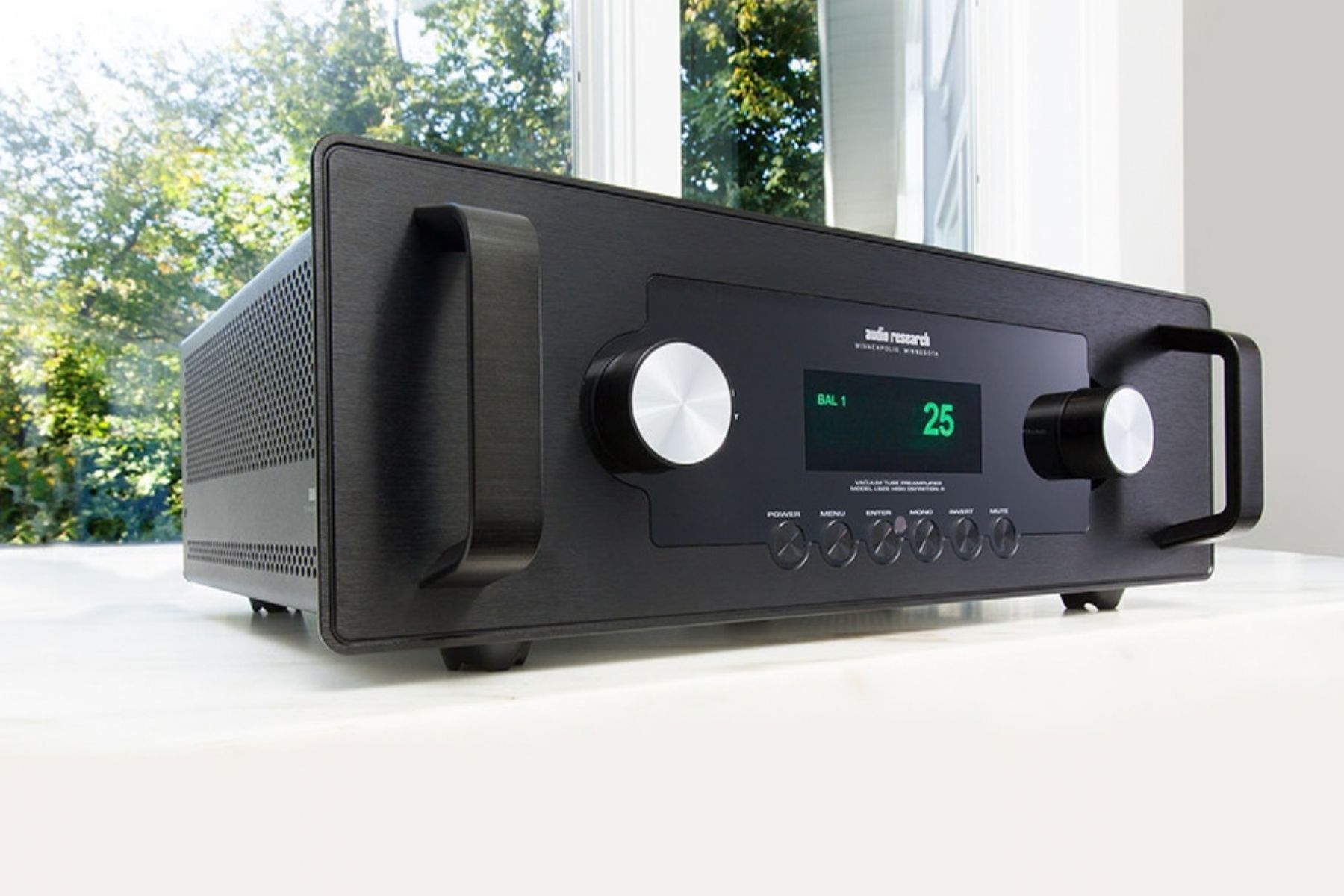

CONTROLLI
Selettore volume rotativo (103 passi) e selettore ingresso rotativo. Pulsanti: Power, Menu, Enter, Mono, Invert, Mute
ALIMENTATORI
Alimentazione a bassa e alta tensione regolata elettronicamente. Automatica 45 sec. warm-up/brown-out mute. Regolazione della linea migliore di . 01%.
COMPLEMENTO DI TUBI
(4) 6H30P doppio triodo.
REQUISITI DI POTENZA
105-125VAC 60Hz (200-250VAC 50/60Hz) 130 watt massimo.
IN ATTESA
2W
PH9
RISPOSTA IN FREQUENZA
. 2 dB di RIAA, da 5 Hz a 20 kHz; 1 dB punti al di sotto di 0,3 Hz e oltre 80 kHz.
DISTORSIONE
Meno di . 015% a 3V RMS uscita 1kHz.
GUADAGNO
55 dB a 1 kHz
IMPEDENZA DI INGRESSO
Carichi selezionabili: 47k, 1000, 500, 200, 100 Ohm.
IMPEDENZA DI USCITA
200 ohm. Carico consigliato 50k-100k Ohm e 100 pF. (10k Ohm
minimo e massimo 2000 pF).
POLARITÀ DI USCITA
Non invasivo.
INPUT MASSIMO
80 mV RMS a 1kHz
PRODUZIONI NOMINALI
0.5V RMS 10 Hz a 60 kHz, in 100K ohm carico (massima uscita bilanciata
capacità è 0.46V RMS a meno di 0.5% THD a 1kHz).
CONTROLLI
6 pulsanti: Alimentazione, Menu, Opzione, Invio, Ingresso, Mute.
ALIMENTATORI
Alimentatori a bassa e alta tensione regolati elettronicamente. Automatico 2 minuti
warm-up/brown-out mute. Regolazione della linea migliore di . 01%.
RUMORE >77 dB, ingressi cortocircuitati
COMPLEMENTO DI TUBI
(3) -6H30P doppi triodi, più (1 ciascuno) 6550WE e 6H30P in alimentazione.
REQUISITI DI POTENZA
100-125VAC 60Hz (200-250VAC 50/60Hz) 120 watt al massimo. Standby: 2
watt.
DIMENSIONI
Larghezza: 19" (48 cm)
Altezza: 6,5" (13,7 cm)
Profondità: 13,7" (34,8 cm)
Le maniglie si estendono 1,6" (4 cm) in avanti del pannello frontale.
Peso: 15,4 lbs. (7 kg) netto; 23,5 lbs. (10,7 kg) Spedizione.
