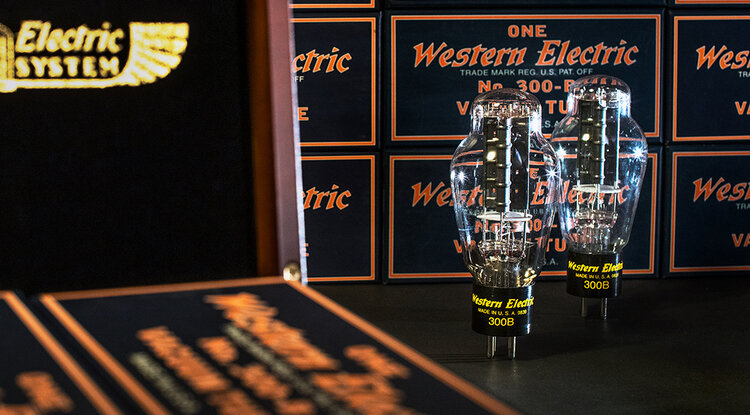

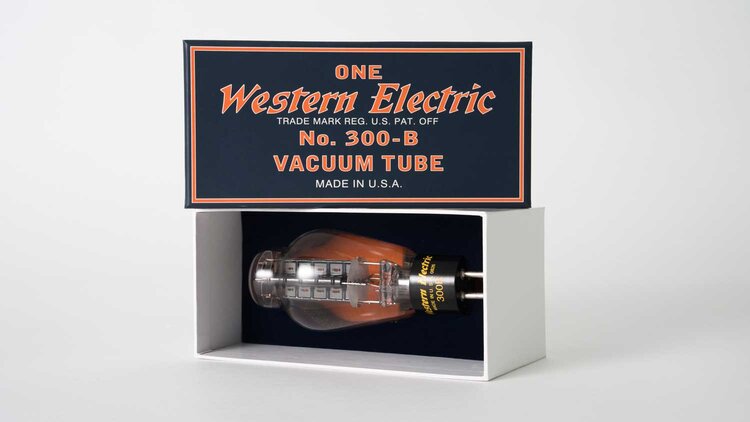

VALVOLE TRIODO 300B singola

Classificazione Potenza moderata, triodi filamentosi per servizio Classe A. Applicazione Amplificatore audio-frequenza in posizioni in cui sono richieste potenze di circa dieci watt o meno a tensioni di piastra relativamente basse. Dimensioni Le figure 1 e 2 mostrano le dimensioni, gli schemi dei tubi e delle basi e la disposizione dei collegamenti degli elettrodi ai terminali di base. Base e montaggio Questi tubi a vuoto utilizzano basi di tipo assiale a quattro pin medie adatte per l'uso in prese elettriche Western 143B o simili. Il tubo 300B ha il perno della baionetta in modo che possa anche essere montato in una presa elettrica occidentale 100M, 115B o simile. I tubi possono essere montati in posizione verticale o orizzontale. Se montato in posizione orizzontale, il piano del filamento indicato nella figura 2 deve essere verticale. Capacità interelettrodiche dirette medie Griglia per piastra 15 µf. Griglia al filamento 9 µµf. Piastra al filamento 4,3 µµf. Filament Rating Tensione del filamento 5,0 volt, a.c. o d.c. Corrente nominale del filamento 1,2 ampere I filamenti di questi tubi sono progettati per funzionare in base alla tensione e dovrebbero essere azionati il più vicino possibile alla tensione nominale. Quando la corrente alternata viene utilizzata per riscaldare il filamento, la griglia e la piastra devono essere collegate a un rubinetto centrale sul secondario del trasformatore del filamento.
